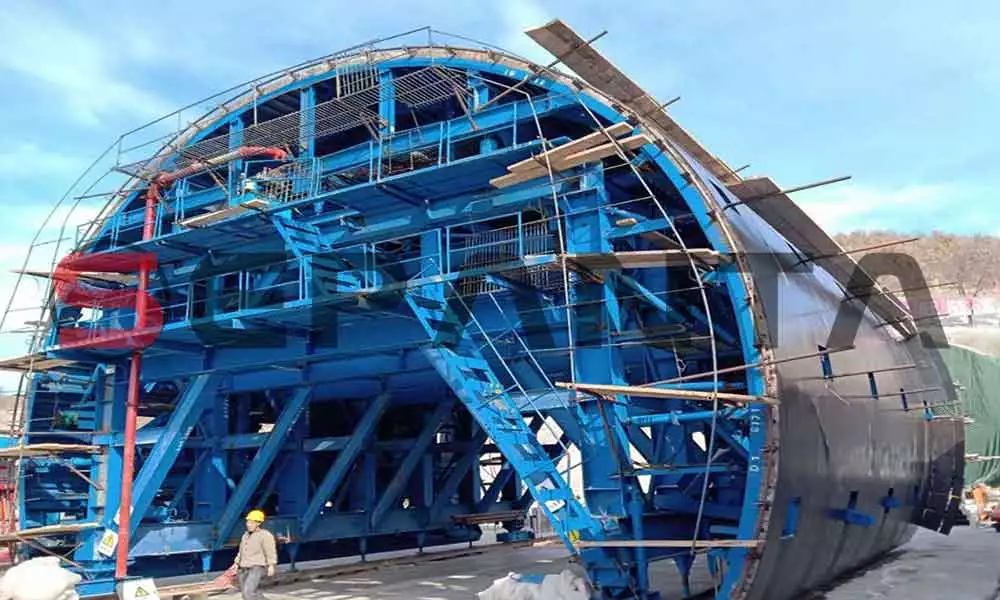

طراحی قالب تونل لاینینگ چگونه است؟ قالب تونل لاینینگ از سیستم هایی است که طراحی و ساخت این نوع تونل باید یک سیستم هوشمند مکانیزه باشد. البته ناگفته نماند طراحی قالب تونل لاینینگ در مواردی با توجه به نیاز و خواسته مشتری به صورت مکانیکی، دستی و غیر مکانیزه انجام می شود. طراحی قالب لاینینگ تونل معمولا از دو جز اصلی پوسته و ارابه تشکیل خواهند شد. برای طراحی بخش پوسته یا رویه از نرم افزار محاسباتی بسیار دقیق ( AuotoCAD و SAp ) برای محاسبه فشار بار زنده و مرده استفاده می شود.
دقت در روش طراحی قالب تونل لاینینگ چگونه است؟
در طراحی و ساخت و کیفیت سطوح مختلف قالب تونل لاینینگ مهم ترین مساله دقت در طراحی نقشه قالب تونلی است. لذا مهندسان سازه و طراحی باید به آن توجه کنند. نکته قابل اهمیت اینکه مهندس طراح علاوه بر آشنایی کامل با قوانین، اصول و انواع بارهای وارده به تونل باید با انواع نرم افزار محاسباتی آشنا باشد تا بتواند تمامی شرایط مختلف را در نرم افزار شبیه سازی کند. طراحی و محاسبات قالب تونل لاینینگ با در نظر گرفتن تمامی فشارهای وارده بر جداره تونل در شرایط گوناگون صورت میگیرد. قطر تونل، محدودیت اجرایی، ضخامت بتن، تعیین حداقل و
حداکثر عبور و مرور وسایل نقلیه، سرعت بتن ریزی، شکل مقطع، تعیین رنج تغییرات دمای محیط و تاثیرات آن روی جداره تونل و سایر عوامل از مهم ترین محاسبات در طراحی و ساخت تونل می باشد.
مراحل اجرای قالب لاینینگ تونل چیست؟
مونتاژ قالب تونلی لاینینگ به دو روش داخل تونل و بیرون تونل انجام می شود. پیمانکار قالب تونلی در بیرون تونل مونتاژ اجزای قالب تونلی را راحت تر انجام می دهد. مراحل اجرای قالب تونل بدین صورت است:
- حمل قالب تونل به محل مونتاژ قالب
- مونتاژ کالسکه قالب تونل
- مونتاژ گلبرگ قالب تونل یا پوسته
- مونتاژ دوپیچ قالب تونل
- مونتاژ سیستم هیدرولیک و ویبره ها
- حرکت دادن قالب تونل به محل اجرا
- فیکس کردن قالب طبق نقشه
- بتن ریزی لاینینگ تونل
- دمونتاژ کردن قالب تونل
کاربرد قالب تونل لاینینگ
لاینینگ چیست؟ قالب تونل لاینینگ در اصولی ترین روش های ساخت تونل بکار می رود. سیستم قالب تونلی لاینینگ در پروژه ساخت تونل آب، تونل فاضلاب، تونل راه آهن، تونل راه و غیره بکار میزود. امروزه در بسیاری از کشور ها نیز از قالب تونل لاینینگ استفاده میشود.
قالب تونل لاینینگ با توجه به نوع کاربری تونل به شکل های مختلف نیم دایره، بیضی، نعل اسبی، دایره ای و غیره تولید شده است.
قالب تونل لاینینگ یکی ار سیستم های نوین قالب بندی به طور کلی می توان گفت برای ساخت تونل های نام برده در قسمت بالا در صنعت راه سازی، آب و فاضلاب، راه آهن و غیره به شکل های دایره ای، نیم دایره، بیضی، نعل اسبی و غیره استفاده می شود.
طول متداول قالب تونل لاینینگ ۶ و ۹ متر می باشد و استقامت بسیار بالایی در تمامی شرایط جوی دارند.
با توجه به نحوه باز و بسته شدنشان به دو نوع مکانیکی و خود کششی تقسیم می شوند.
در قالب مکانیکی حرکت به وسیله ماشین آلاتی مانند جرثقیل و یا لودر و یا به صورت یدک کش انجام می شود. در حالی که در قالب خود کششی هیدرو موتور یا الکترو موتور وظیفه حرکت قالب روی زمین یا ریل را بر عهده دارد.
سخن پایانی
اجزای قالب تونلی شامل کالسکه، پوسته، دوپیچ ها و سیستم هیدرولیک و ویبراتور است. لذا قیمت قالب لاینینگ تونل به قیمت آهن و سیستم هیدرولیک و ویبراتورهای برقی آن بستگی دارد. مراحل اجرای تونل بعد از حفاری و تحکیم تونل شامل ارماتوربندی و قالب بندی تونل لاینینگ است. سیستم و اجرای قالب تونلی لاینینگ با قالب تونل فرم ساختمان متفاوت است.
