نیوجرسی یا حفاظ جاده

نیوجرسی یا حفاظ وسط جاده، نوعی بلوک بتنی یا پلاستیکی است. معمولا برای ایمنی جاده و بزرگراه و جداسازی مسیرهای ترافیکی از نیوجرسی بتنی مفصلی استفاده می شود. در این مقاله اطلاعاتی در خصوص انواع نیوجرسی بتنی، نحوه تولید نیوجرسی بتنی ، مشخصات فنی نیوجرسی بتنی مشاهده می شود . همچنین انواع قالب فلزی نیوجرسی بتن، روش ساخت و تولید قالب نیوجرسی مفصلی و لیست قیمت قالب نیوجرسی بتن هم وجود دارد . نحوه تعیین قیمت نیوجرسی بتنی نیز آورده شده است . جدول وزن قالب نیوجرسی بتنی جهت برآورد هزینه های اولیه ی تولید کننده نیوجرسی بتنی نیز مشخص شده است . درصورت نیاز به خرید و فروش قالب نیوجرسی مفصلی توصیه می شود حتما تا انتها این مقاله را مطالعه فرمایید.

انواع نیوجرسی بتنی

نیوجرسی بتنی انواع مختلف دارد . شامل نیوجرسی مفصلی اداره راه ( نیوجرسی جاده ) ، نیوجرسی شهرداری ، مینی نیوجرسی بتنی ، نیوجرسی بتنی خود ایستا است . طریقه ساخت نیوجرسی بتنی متفاوت است.

• نیورسی مفصلی دارای اتصال مفصلی است. تولید نیوجرسی مفصلی در دو نوع حفاظ بتنی ( A ) و ( B ) انجام می شود .
• نیوجرسی لولایی مشخصات فنی نیوجرسی بتنی لولایی مانند نوع مفصلی است. اما جهت اتصال نیوجرسی ها به یکدیگر به جای استفاده از مفصل نیوجرسی از اتصال لولا ( پلیت و میلگرد ) استفاده می شود .
• نیوجرسی بتنی ساده که اتصال نیوجرسی ها با کام و زبانه ( نری و مادگی ) یا بدون اتصال طراحی و تولید می شود .
• نیوجرسی شهرداری معمولا با طول 2 یا 3 متر تولید می شود. از نیوجرسی شهرداری برای برخورد با تخلفات ساختمانی یا وصول عوارض ساختمان استفاده می شود.
• نیوجرسی بتنی کوچک که با لوله داربستی به هم وصل می شوند. ابعاد نیوجرسی بتنی کوچک 40*40*50 سانتیمتر است.

یکی از انواع نیوجرسی، نیوجرسی پلاستیکی است. اسم دیگر نیوجرسی پلاستیکی، قالب نیوجرسی پلاستیکی است.



وزن نیوجرسی بتنی :

وزن نیوجرسی بتنی پیش ساخته براساس حجم بتن نیوجرسی ، وزن مخصوص بتن ، وزن میلگرد مصرفی نیوجرسی بتنی تعیین می شود. حجم نیوجرسی بتن 4 متری حدود 1.5 متر مکعب است. در جدول وزن نیوجرسی بتنی زیر بتن با عیار 400 است. حدود 55 کیلو گرم هم وزن میلگرد نیوجرسی بتن و قطعه مفصلی نیوجرسی است. ابعاد نیوجرسی بتنی مفصلی 20*70*100 است.

• وزن نیوجرسی 6 متری مفصلی اداره راه با عیار بتن 400 حدود 5400 کیلوگرم ( 5.4 تن ) است.
• وزن نیوجرسی 4 متری مفصلی اداره راه با عیار بتن 400 حدود 3600 کیلوگرم ( 3.6 تن ) است.
• وزن نیوجرسی 3 متری مفصلی اداره راه با عیار بتن 400 حدود 2700 کیلوگرم ( 2.7 تن ) است.
• وزن نیوجرسی 2 متری حدود 1500 کیلوگرم است.

در بازار خرید و فروش نیوجرسی بتنی وزن های کمتری مشاهده می شود. دلیل سبک بودن وزن نیوجرسی جاده استفاده از بتن نامناسب است. طبق مشخصات فنی و اجرایی حفاظ های بتنی وزارت راه و ترابری عیار سیمان نیوجرسی باید 400 کیلوگرم در متر مکعب باشد.

انواع قالب نیوجرسی بتنی :

1. قالب نیوجرسی سبک : با استفاده از ورق فولاد مبارکه با ضخامت 3 میلیمتر و تسمه های پشت قالب بتن 5 و 8 میلیمتر طراحی و تولید می شود . دارای وزن سبک و قطعا دفعات تکرار بتن ریزی کم است .
2. قالب نیوجرسی برگردان : دارای ورق رویه با ضخامت 4 تا 6 میلیمتر و پروفیل های پشت بند طراحی و تولید می شود . وزن قالب نیوجرسی برگردان سنگین تر است و دفعات تکرار بتن ریزی با کیفیت نیز بیشتر از قالب نوع ساده و سبک است .
3. قالب نیوجرسی برگردان چرخشی : از ورق رویه با ضخامت 5 یا 6 میلیمتر و پروفیل های پشت بند طراحی و تولید می شود . دارای شاسی مخصوص جهت چرخیدن قالب و قطعه ی بتنی با هم است . قالب نیوجرسی برگردان چرخشی سنگین ترین وزن را دارد و دفعات تکرار بتن ریزی با کیفیت نیز بیشتر از قالب نوع ساده و سبک است .
4. قالب نیوجرسی اتوماتیک زن : دسنگاه اتوماتیک زن نیوجرسی بتنی بصورت درجاریز و پیوسته بتن ریزی و اجرای نیوجرسی را انجام می دهد. ایراد اصلی دستگاه تولید نیوجرسی اتومات ، قیمت دستگاه ساخت نیوجرسی است. دیگر ایراد دستگاه نیوجرسی زن اتوماتیک ریختن و افتادن نیوجرسی بتنی در صورت عدم دقت در طرح اختلاط بتن نیوجرسی و اسلامپ آن است.

برآورد وزن قالب نیوجرسی بتنی :

وزن قالب نیوجرسی بتنی براساس اصول طراحی قالب های فلزی خاص تعیین می شود. طراحی انواع قالب های فلزی بتن طبق آیین نامه آبا و مبحث قالب بندی مقررات ملی ساختمان انجام می گردد. جنس ورق قالب فلزی ، ضخامت آن و پروفیل استفاده شده در پشت بند قالب بتن تعیین کننده ی لیست وزن قالب فلزی است . این موضوع در محاسبه و برآورد قالب فلزی هر قطعه ی بتنی پیش ساخته نیز صدق می کند . برآورد وزن قالب دیوار مرزی ( قالب دیوار خود ایستا ) هم مشابه نیوجرسی است .

مقایسه وزن قالب نیوجرسی 4 متری مفصلی اداره راه :

• وزن قالب نیوجرسی مفصلی ساده حدود 800 کیلوگرم است. بتن ریزی از 20 سانتیمتر بالای قطعه بتنی انجام می شود.
• وزن قالب نیوجرسی مفصلی با سیستم برگردان حدود 1100 کیلو گرم است. بتن ریزی از 70 سانتیمتر پاشنه ( کف ) انجام می شود.
• وزن قالب نیوجرسی مفصلی برگردان چرخشی حدود 1500 کیلوگرم است. بتن ریزی از 70 سانتیمتر پاشنه نیوجرسی انجام می شود. و نیوجرسی بتنی به روش تخم گزار از قالب فلزی جدا می شود.
• وزن قالب نیوجرسی مفصلی 6 متری با سیستم برگردان حدود 1700 کیلوگرم است.

مقایسه و لیست جدول وزن قالب فلزی اعلامی تقریبی است. با توجه به روش طراحی پروژه و تعداد تکرار بتن ریزی و … تغییر می کند. در صورت استفاده از ورق با ضخامت کمتر یا پروفیل ضعیف تر، وزن سبک تر می شود ولی هرگز توصیه نمی شود.

مشخصات فنی و ابعاد نیوجرسی مفصلی

    مشخصات فنی نیوجرسی بتنی در ادارات و ارگان های مختلف ایران متفاوت هستند . نقشه نیوجرسی مفصلی اداره راه و ترابری دارای مقطع 20*70*100 سانتیمتر و طول 4 و 6 متری است . نیوجرسی بتنی شهرداری مقطع 15*60*80 سانتیمتر و طول 2 و 3 متری دارد . البته شهرداری ها نیوجرسی نیم متری هم دارند . اغلب سفارش ساخت قالب نیوجرسی مربوط به نیوجرسی مفصلی 4 متری است که طبق ابعاد استاندارد وزارت راه طراحی و تولید می شود . مشخصات نیوجرسی مفصلی و ابعاد استاندارد نیوجرسی بتنی در تولید نیوجرسی مفصلی رعایت می شود. نقشه قالب نیوجرسی طبق ابعاد نیوجرسی بتنی و توسط نقشه کش اتوکد سه بعدی کار طراحی می شود.



مزایای استفاده از قالب فلزی نیوجرسی

    کاربرد قالب بتن نیوجرسی مفصلی در قالب بندی و تولید نیوجرسی مفصلی جاده است . انواع نیوجرسی مفصلی در جاده , اتوبان و کارگاه های ساختمانی به عنوان حفاظ بتنی ( مانع بتنی ) استفاده می شود . در صورت انتخاب درست کارخانه تولیدی و پیمانکار اجرایی خوب , می توان مانع بتنی و نیوجرسی با کیفیت و نمای خوب تولید کرد . هزینه و قیمت خرید قالب فلزی خاص نیوجرسی مفصلی بالا است . اما به دليل استفاده طولانی مدت از آن در انواع پروژه های راهسازی , شهرداری و … بسيار اقتصادی و پایین است . در صورت نگهداری درست و عدم سقوط قالب بتن فلزی از ارتفاع , حداقل تا 200 مرتبه بدون تغيير شکل قالب های نیوجرسی قابل استفاده است . بعد از اتمام پروژه راه و در صورت کهنه شدن , بصورت قالب نیوجرسی دست دوم یا کارکرده نیز با قیمت خوب در بازار آهن و قالب فروش ها خرید و فروش می شود.

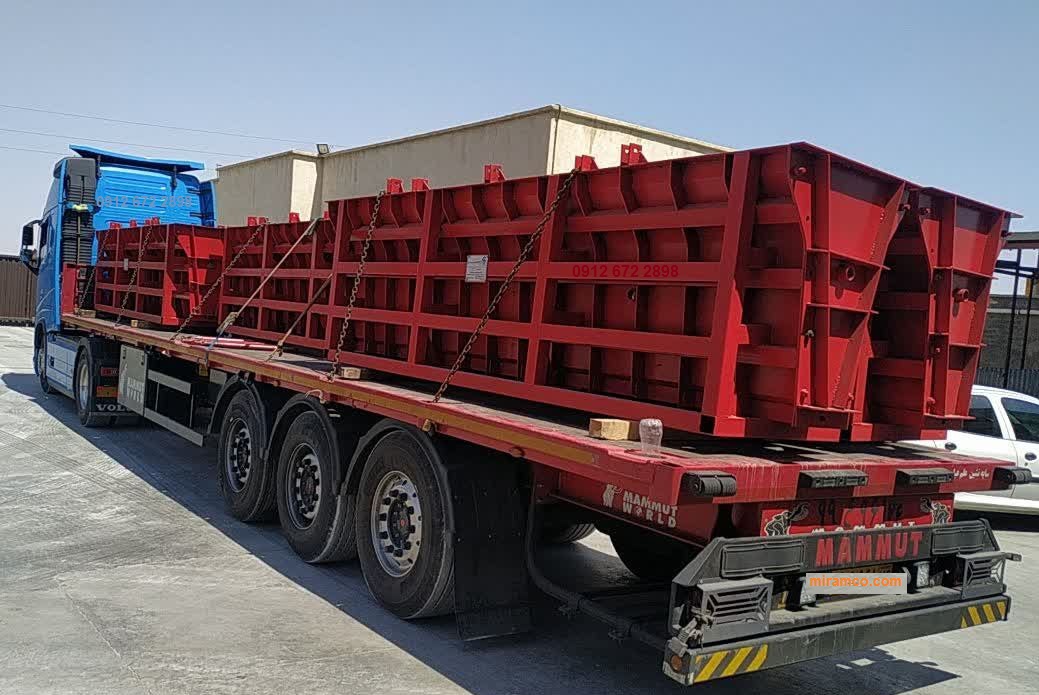

    ورق رویه قالب نیوجرسی مفصلی از ورق سیاه فولادی با ضخامت 3 میل ، 4 میل ، 5 میل و 6 میلیمتر است . ضخامت ورق قالب فلزی بتن با توجه به محاسبات و طراحی قالب ساده و سبک ، قالب نیوجرسی برگردان ، قالب چرخشی تعیین می شود . و پروفیل های پشت قالب از ناودانی یا قوطی و تسمه های تودلی قالب لارج پانل نیوجرسی از ورق 8 میلیمتر است . قالب نیوجرسی مفصلی طبق استاندارد اداره راه و ترابری طراحی و محاسبه می شود که با جرثقیل قابل حمل است .

    شناخته ترین برند و شرکت تولید قالب فلزی نیوجرسی ( کارخانه تولید نیوجرسی ) عبارتند از : گروه صنعتی میرام , قالب بتن صنعت یدک , قالب بتن بوذرجمهر , عمران صنعت پایا , شرکت تسکو و سازه گستر مدحت که مشخصات , جزییات , اندازه ورق ها و تسمه های کارخانه تولید کننده قالب بتن فلزی باهم متفاوت است .

قیمت قالب نیوجرسی مفصلی

    ساخت قالب فلزی خاص نیوجرسی بتنی مطابق نقشه و جزییات اجرایی آن انجام می شود . قیمت ساخت و تولید قالب بتن خاص مانند سایر محصولات فلزی و صنعتی به قیمت و جنس مواد اولیه ( ورق آهن , الکترود , رنگ ) , حقوق و دستمزد , هزینه های جانبی ( حمل ونقل , تعمیرات , آب و برق مصرفی و … ) بستگی دارد. لذا با توجه به نوسانات قیمت ورق، متأسفانه قیمت قالب نیوجرسی مفصلی نیز همواره در حال تغییر است . همین طور قیمت قالب نیوجرسی مفصلی سبک به علت وزن کمتر از قیمت قالب برگردان و قالب چرخشی ( قالب تخم گذار ) ارزانتر است . قیمت قالب نیوجرسی مفصلی وزارت راه از قیمت قالب نیوجرسی شهرداری بیشتر است . قیمت قالب بتن نو نیوجرسی مفصلی اداره راه و ترابری در تیر ماه سال 1404 حدود هر کیلوگرم 85 هزار تومن است . تعیین قیمت قالب دیوار مرزی ( قالب دیوار خود ایستا ) هم مشابه قیمت نیوجرسی بتنی است .

قیمت مفصل نیوجرسی

    قیمت مفصل نیوجرسی اداره راه حدود سه تا چهار برابر قیمت ضایعات آهن است. اگر قیمت ضایعات آهن 20 هزار تومان باشد قیمت هر کیلو مفصل نیوجرسی بتنی بین 70 تا 80 هزار تومان است. قیمت یک عدد مفصل نیوجرسی ( تیر ماه 1404 ) حدود 1 میلیون تومان است. وزن مفصل نیوجرسی 3 تیکه حدود 13 کیلوگرم است. تولید مفصل نیوجرسی نیاز به مجوز اداره راه و ترابری را دارد. اما تولید قالب نیوجرسی مفصلی مجوز اداره راه نیاز ندارد.

سخن آخر

تولید کننه قالب فلزی بتن در ایران زیاد است. اما تولید کننده قالب نیوجرسی و شرکت قالب سازی خوب بسیار کم است.

برای دریافت جدول وزن قالب و قیمت قالب فلزی نیوجرسی بتنی  و مشخصات فنی با شماره تلفن زیر تماس حاصل نمایید :

مدیر فنی و فروش : ( مهندس میقان : 09126722898 )
