نحوه قالببندی دیوار برشی بتنی | قالب بندی دیوار دو طرفه و یک طرفه با قالب فلزی بتن
در پروژه های عمرانی، دیوار برشی بتنی برای مقاومت در برابر نیرو های جانبی زلزله استفاده میشود. اجرای صحیح قالب بندی دیوار برشی اهمیت زیادی در دقت ابعاد، کیفیت بتن و دوام سازه دارد. در این مطلب به آموزش کامل نحوه قالب بندی دیوار برشی، روش اجرای قالب بندی دیوار دو طرفه و نحوه قالب بندی دیوار برشی یک طرفه، ابزار موردنیاز و نکات اجرایی آن با قالب فلزی میپردازیم.
دیوار برشی چیست؟
دیوار برشی یا Shear Wall یکی از اجزای مقاوم در برابر نیروهای جانبی در سازههای بتنی است. در اجرای آن معمولاً از قالب فلزی بتن استفاده میشود تا سطحی صاف و مقاوم به دست آید. در دیوارهای با ضخامت بالا، از روش قالب بندی دیوار دو طرفه و در دیوارهای نزدیک به خاک یا فونداسیون از قالب بندی دیوار برشی یک طرفه استفاده میشود.
ابزار و مصالح مورد نیاز قالب بندی دیوار برشی
- قالب فلزی دیوار برشی: شامل قالب های مدولار لبه ۵ و لبه ۶ سانتیمتر با اتصالات قالب بندی
- قالب فلزی لبه ۵ صنعت یدک: مناسب برای اغلب پروژه های بتنی سبک و سنگین
- قالب فلزی لبه ۶ بوذرجمهر: دارای وزن سنگینتر ولی مقاوم تر برای اجرای دیوار های بلند و پر فشار
- پین و گوه و تسمه: برای بستن دقیق قالب ها، مخصوصاً در قالب بندی دیوار برشی با تسمه
- بولت و مهره: جهت تنظیم فاصله بین دو قالب در قالببندی دو طرفه
- سولجر قالب بندی: جهت ساپورت و ستون اصلی قالب فلزی

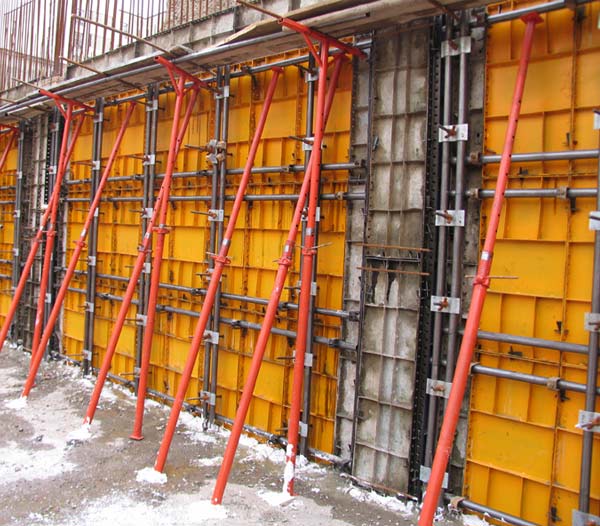

مراحل اجرا و نحوه قالب بندی دیوار برشی
۱. آماده سازی محل اجرا
سطح زیرین باید صاف و تمیز باشد. محل عبور بولت ها و تسمه ها در نقشه قالب بندی سازه مشخص میشود. سپس آرماتور های دیوار بر اساس نقشه اجرایی بسته می شوند.
۲. نصب قالب سمت اول
ابتدا یک سمت دیوار با قالب فلزی بتن پوشانده میشود. در روش قالب بندی دیوار برشی با تسمه، تسمههای فلزی در فواصل مشخص برای مهار فشار بتن بسته میشوند.
۳. نصب بولت ها و فاصله گذار ها
بولتها در ارتفاع مشخص بین دو قالب قرار میگیرند تا فاصله بین آنها دقیق باشد. در روش قالب بندی دیوار دو طرفه، این بولتها فشار بتن را کنترل می کنند.
۴. نصب قالب سمت دوم
پس از اطمینان از تراز بودن قالبها، سمت دوم نصب میشود. برای دیوار های یک طرفه معمولاً قالب در یک سمت اجرا و در سمت مقابل از قالب های مهاربندی شده یا خاک طبیعی استفاده می شود.
۵. روش روغن کاری و بتن ریزی دیوار برشی
سطح قالبها پیش از بتنریزی با روغن قالب بتن چرب میشود تا بتن به قالب نچسبد. بتن از پایین به بالا ریخته و با ویبراتور متراکم میشود تا دیوار یکپارچه و بدون حفره ساخته شود.
۶. نحوه باز کردن قالب دیوار برشی
پس از گیرش بتن (۲۴ تا ۴۸ ساعت)، قالبها باز و تمیز میشوند. قالبهای فلزی مانند قالب فلزی لبه ۵ صنعت یدک و قالب فلزی لبه ۶ بوذرجمهر بهدلیل کیفیت بالا، قابل استفاده در دفعات متعدد هستند.
محاسبه و نحوه قالب بندی دیوار برشی
نحوه محاسبه قالب بندی دیوار به ابعاد، ارتفاع و ضخامت آن بستگی دارد. برای مثال در دیوار به ابعاد ۳×۲ متر با ضخامت ۲۰ سانتیمتر، سطح قالب موردنیاز برابر با مساحت کل دو وجه ( حدود ۱۲ مترمربع ) است. با توجه به قالبهای ۵۰×۱۰۰ فلزی، حدود ۲۴ عدد قالب برای این دیوار نیاز است.
قیمت قالب بندی و قالب فلزی دیوار
قیمت قالب بندی دیوار بر اساس نوع قالب ( لبه ۵ یا لبه ۶ )، روش قالببندی (یکطرفه یا دوطرفه) و کیفیت اجرا تعیین میشود. در حال حاضر:
- قیمت هر کیلو قالب فلزی بتن بین ۵۵ تا ۶۵ هزار تومان
- قیمت هر مترمربع قالببندی دیوار حدود ۴۵۰ تا ۶۵۰ هزار تومان
- و قیمت قالب فلزی دست دوم دیوار بین ۳۵ تا ۴۵ هزار تومان در هر کیلو است
جمع بندی
نحوه قالب بندی دیوار برشی در سازه های بتنی اهمیتی خاص دارد. در اجرای قالببندی دیوار برشی، انتخاب نوع قالب و روش صحیح بسیار اهمیت دارد. استفاده از قالب فلزی لبه ۵ صنعت یدک برای پروژه های سبک و قالب فلزی لبه ۶ بوذرجمهر برای سازههای سنگین، باعث افزایش دقت، کیفیت و صرفهجویی در هزینه میشود.
همچنین رعایت اصول نحوه محاسبه قالببندی دیوار و استفاده از تسمه در قالببندی، ایمنی و دوام سازه را تضمین میکند.
