مقاله انواع قالب بتن فلزی و قیمت قالب فولاد مبارکه :

     مقاله پیش رو به همه چیز در مورد قالب فولاد مبارکه و انواع قالب بتن فلزی و انواع ورق قالب فلزی می پردازد . روش محاسبه و برآورد وزن قالب فلزی بتن نیز یادآوری می شود. جدول وزن قالب فولاد مبارکه شامل وزن قالب 50 ، وزن قالب فلزی لبه 5 سانتی ، وزن قالب لبه 6 سانتی آمده است. مقایسه لیست قیمت قالب فولاد مبارکه با لیست قیمت انواع قالب بتن متفرقه انجام شده است. بیشتر پروژه های ساختمانی از قالب مدولاری مبارکه استفاده می کنند. در بازار خرید و فروش قالب بتن فلزی انواع قالب بتن مدولار وجود دارد. ساختمان سازی ، راهسازی ، سد سازی از جمله پروژه هایی است که از انواع قالب فولادی مبارکه استفاده می شود.

انواع قالب بتن فلزی :

انواع قالب فلزی بتن را از چند نظر می توان طبقه بندی یا تفکیک کرد :

در زیر به معرفی انواع قالب بتن فلزی و کاربرد آن ها در قالب بندی سازه بتنی می پردازیم :

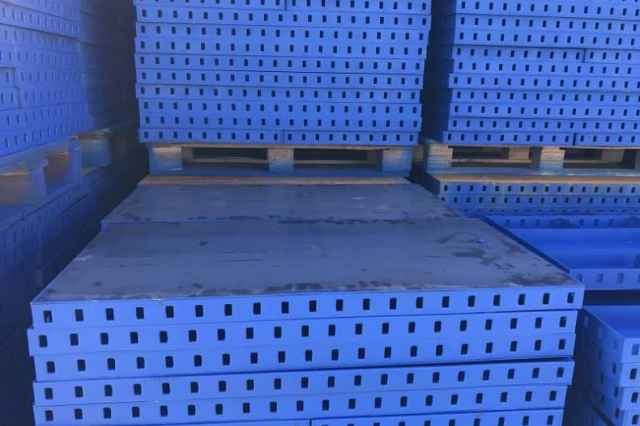

انواع قالب فلزی مدولار :

    قالب بتن مدولار که به صورت قالب تخت و قالب استاندارد تولید می شود. خود قالب مدولار بتن با توجه به اندازه تسمه و لبه ی قالب در مدل و تیپ های مختلف تولید می شود.

هزینه تولید و اجرای قالب بتن ریزی مدولار پایین تر از ساخت قالب بتن خاص است . همچنین قیمت قالب مدولار فلزی با ورق سیاه فولاد مبارکه گران تر از قالب با ورق اسید شویی است. قالب فلزی مدولار این مجموعه فقط از ورق فولاد مبارکه St37 تولید می شود.

انواع قالب خاص بتنی :

    قالب گرد یا قوسی که قالب ستون گرد و قالب گرد منهول کاربرد بیشتری دارند. ستون گرد بتنی در ساختمان سازی و پل سازی زیاد استفاده می شود. هزینه تولید و اجرای قالب فلزی گرد یا قالب مدور بالا است .

    قالب قطعات پیش ساخته بتنی طبق نقشه قطعه بتنی پیش ساخته طرتحی و تولید می شود. شامل قالب نیوجرسی بتنی ، نیم نیوجرسی بتنی ، قالب ستون ، فونداسیون و دیوار بتنی پیش ساخته ، تیر پل ، قالب گرد منهول ، قالب باکس بتنی یا قالب کالورت بتنی ، قالب گلدان بتنی ( قالب فلاورباکس ) ، قالب تیر برق بتنی و غیره است. مصرف عمده قالب قطعه پیش ساخته در کارخانه تولید بتن پیش ساخته است.

    قالب ستون و سرستون که در پل سازی بیشتر استفاده می شود. شامل قالب پایه پل و قالب سرستون پل است. در اجرای قالب بندی مخزن بتنی نیز قالب ستون بتنی و قالب سرستون مخزن داریم. پیمانکار قالب بندی در پروژه به قالب فلزی سرستون مخزن قالب سرستون قارچی و قالب گلدانی نیز می گویند.

    قالب کنج لولایی و کنج زاویه دار که در گوشه هایی که گونیا نیستند و زاویه دارند استفاده می شود.

    قالب لاینینگ تونل که در راهسازی و سدسازی استفاده می شود. به قالب تونل نیز معروف است.

    قالب تونل فرم سیستم که در انبوه سازی مسکن مثل مسکن مهر ، مسکن ملی استفاده می شود. به قالب تونلی نیز معروف است. در ساخت و تولید سیستم قالب تونلی حتما از ورق فولاد مبارکه St37 یا Ck52 استفاده شود.

کارخانه های تولید جک و قالب فلزی بتن از چه ورقی استفاده می کنند ؟

    اغلب کارخانه های معتبر و برند ساخت قالب فلزی بتن در شهر های قم ، تهران و کاشان مستقر هستند. شرکت های قالب سازی بتن که تولید و ساخت قالب بتن فلزی انجام می دهند عبارتند از : صنعت یدک قالب ، قالب بتن بوذرجمهر ، شرکت عمران صنعت پایا ، شرکت تسکو و سازه گستر مدحت که نحوه بستن قالب فلزی ، مشخصات ، جزییات ، اندازه ورق ها و تسمه های کارخانه تولید جک و قالب بتن فلزی باهم متفاوت است . سازنده قالب فلزی بتن در شهر های دیگر ایران نیز کار ساخت و تولید قالب فلزی بتن و جک ساختمانی را انجام می دهند. اما خط تولید قالب فلزی آنها کوچکتر و محدود است.

    شرکت های قالب فلزی بتن که معروف و برند هستند از ورق فولاد مبارکه برای ساخت قالب فلزی بتن استفاده می کنند. نمی توان با اطمینان گفت که کدام تولید کننده قالب فلزی بتن از ورق استاندارد و با کیفیت در ساخت و تولید قالب بتن به کار می برد.

ابعاد قالب فولاد مبارکه :

    ابعاد قالب فلزی مدولار به صورت استاندارد و مدول تولید می شود. قالب مدولار فولاد مبارکه با عرض 10 – 15 – 20 – 25 – 30 – 35 – 40 – 45 – 50 سانتیمتر تولید می شود. سایز طولی قالب مدولار بتن ریزی شامل طول های 100 – 150 – 200 سانتیمتر است. . دیتیل اجرایی قالب بندی مدولار در بیشتر پروژه های ساختمانی مشابه است. فقط جزییات اتصال قالب ها و مهار قالب بندی شاید متفاوت باشد .

نحوه محاسبه قالب بتن فلزی :

محاسبات قالب بندی بتن باید توسط مهندس طراح قالب فلزی بتن با تجربه و با دانش انجام شود. خوشبختانه گروه صنعتی میرام از بهترین مهندسین و طراح قالب بندی ساختمان بهره می برد. یک نکته مهم در محاسبه قالب بندی تعداد دفعات بتن ریزی است . ولی مهمترین نکته در طراحی سیستم قالب بندی سرعت بتن ریزی ، دمای بتن آماده و ارتفاع بتن ریزی است. البته طبق آیین نامه قالب بندی ساختمان نوع سیمان مصرفی نیز در محاسبه سیستم قالب بندی تأثیر دارد.

آیین نامه قالب بندی ایران مطابق مبحث 9 مقررات ملی ساختمان است. که طبق آیین نامه بتن آمریکا ACI است.

مزایای استفاده از قالب بتن فولاد مبارکه :

    چند مورد از مزایای استفاده از قالب فلزی فولادی را در این بخش از مقاله قالب بندی یادآوری می کنیم. استحکام و مقاومت قالب با ورق فولاد مبارکه بیشتر و بهتر است. کارکردن با انواع قالب مدولاری مبارکه راحت و آسان است . وزن قالب فولاد مبارکه از وزن قالب ارزان قیمت متفرقه ( قالب بتن اصفهان ) سبک تر است . نمای بتن اجرا شده با قالب فلزی فولاد مبارکه بعد از دمونتاژ و بازکردن قالب زیبا تر است.

    بیشترین کاربرد قالب بتن فولاد مبارکه در انواع ساختمان و سازه بتنی است . درصورت انتخاب درست کارخانه تولیدی و پیمانکار اجرایی خوب ، می توان ستون بتنی و ساختمان بتنی با کیفیت و نمای خوب بنا کرد. هزینه و قیمت خرید قالب فلزی مبارکه نسبت به قالب فلزی اقتصادی بیشتر است. از قالب فلزی فولادی با تعداد تکرار زیاد می توان استفاده کرد . در صورت نگهداری درست و عدم سقوط قالب بتن فلزی ستون از ارتفاع ، حداقل تا 200 مرتبه بدون تغيير شکل قالب فلزی قابل استفاده است . حتی بعد از اتمام پروژه ساختمانی و در صورت کهنه شدن , بصورت قالب فلزی دست دوم یا کارکرده نیز با قیمت خوب در بازار آهن و قالب فروش ها خرید و فروش می شود.

    پیشنهاد نویسنده مقاله قالب بندی این است که پیمانکاران ساختمانی از قالب فلزی فولادی استفاده کنند. درصورت بودجه کم نیز حداقل ورق رویه قالب فلزی بتن از ورق سیاه فولاد مبارکه اصفهان تولید شود.

روش تعیین قیمت قالب فلزی فولادی :

    هزینه ساخت قالب فلزی فولاد مبارکه با هزینه تولید قالب فلزی متفرقه متفاوت است . محاسبه هزینه قالب بندی و قیمت قالب فلزی بتن مانند سایر محصولات فلزی و صنعتی به قیمت و جنس مواد اولیه ( ورق آهن ، الکترود ، رنگ ) , حقوق و دستمزد قالب ساز ، هزینه های جانبی ( حمل و نقل ، تعمیر ماشین آلات صنعتی ، آب و برق مصرفی و … ) بستگی دارد . لذا با توجه به نوسانات قیمت متریال در بازار ایران ، متأسفانه قیمت قالب فلزی نیز همواره در حال تغییر است . قیمت قالب فلزی فولاد مبارکه حدود 10 الی 20 درصد از قیمت قالب مدولار  با ورق و تسمه متفرقه بیشتر است . یعنی اگر قیمت هر کیلو قالب فولاد مبارکه 45 هزار تومن باشد ، قیمت قالب متفرقه حدود 38 هزار تومن می شود.

مقایسه وزن و قیمت قالب فلزی فولاد مبارکه با قالب بتن متفرقه :

با توجه به استقبال پیمانکاران خرد از قالب فلزی ارزان قیمت برخی تولید کنندگان قالب فلزی بتن ، قالب فلزی با ورق متفرقه تولید می کنند. وزن یک متر مربع قالب فلزی براساس ضخامت ورق رویه قالب فلزی ، تسمه پشت بند قالب برآورد می شود. هر متر مربع قالب فولاد مبارکه حدود 40 کیلوگرم وزن دارد. در انواع قالب بتن متفرقه وزن هر متر مربع قالب بندی سنگین تر است و حدود 42 کیلوگرم می شود. که در تناژ بالا هزینه خرید قالب فلزی زیاد می شود.

وزن قالب فلزی لبه 5 سانت 50*100 با قالب تمام ورق فولاد مبارکه 19.8 کیلو است. درحالیکه وزن قالب 50 با تسمه و ورق متفرقه 20.8 کیلو می شود. جهت مشاهده جدول وزن قالب فلزی بتن و لیست وزن قالب فلزی فولاد مبارکه صفحه قالب بتن را مشاهده کنید.

معایب قالب فلزی متفرقه :

معمولا کارخانه تولید جک و قالب که از ورق متفرقه استفاده می کند کیفیت ساخت پایینی دارد. کیفیت جوش قالب فلزی این نوع تولید کننده ها نیز پایین است. در صورتیکه قالب با ورق اسیدشور در معرض رطوبت قرار بگیرد سریع اکسیده می شود.

نمونه عکس قالب ستون گرد بتنی و  عکس قالب فلزی منهول با ورق فولاد مبارکه در زیر است :

برای دریافت لیست قیمت قیمت قالب فولاد مبارکه و انواع قالب بتن فلزی و مشخصات با شماره تلفن زیر تماس حاصل نمایید :

دفتر فروش تهران : 22844339                کارخانه تولید قالب قم

نویسنده : مهندس میقان ( 989126722898+ )
