شرکت های معتبر قالب سازی و کارخانه تولید کننده قالب فلزی بتن از ورق فولاد مبارکه اصفهان تولید می شوکنند. اما کارگاه تولیدی قالب بتن وجود دارند که از ورق متفرقه و تسمه قالب بندی بی کیفیت جهت تولید قالب فلزی بتن استفاده می کنند. وزن قالب بتن فلزی فولاد مبارکه اصفهان از وزن قالب فلزی تسمه نوردی سبکتر است. مبنای محاسبات و طراحی سیستم قالب بندی بتن استفاده از متریال استاندارد و ورق فولاد مبارکه است.

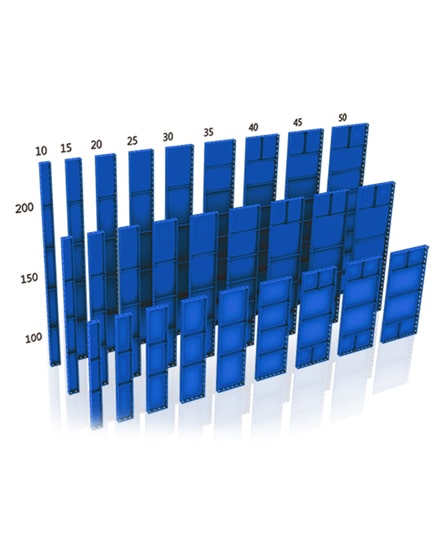

جدول وزن قالب بتن فلزی ( کیلوگرم )
اختلاف وزن قالب بتن فلزی تولیدی در شرکت های معتبر تولیدکننده قالب بتن فلزی کم و قابل چشم پوشی است. وزن قالب بتنی فلزی ارائه شده تقریبی است و وزن دقیق بعد از باسکول مشخص می شود. همچنین وزن قالب بتن ریزی همگی بر حسب ورق کف ۳ میلی متر و لبه ۵ میلی متر می باشد.
وزن قالب بتن فلزی لبه ۵ و لبه ۶
وزن قالب فلزی کنج
وزن قالب ستون (کنج قالب فلزی) در لبه ۵ و ۶ سانتی متری و دو نوع بیرونی و درونی در سایز های ۱ و ۱.۵ متر به شرح زیر می باشد.
جدول وزن قالب کنج فلزی بتن بر حسب کیلوگرم
| سایز محصول | وزن لبه ۵ | وزن لبه ۶ |
| کنج بیرونی ۵*۵*۱۰۰ | ۶.۵ | ۸ |
| کنج بیرونی ۵*۱۰*۱۰۰ | ۸ | ۹.۵ |
| کنج بیرونی ۱۰*۱۰*۱۰۰ | ۹.۵ | ۱۱ |
| کنج بیرونی ۵*۵*۱۵۰ | ۹.۵ | ۱۱ |
| کنج بیرونی ۵*۱۰*۱۵۰ | ۱۲.۵ | ۱۵ |
| کنج بیرونی ۱۰*۱۰*۱۵۰ | ۱۳.۵ | ۱۶ |
| کنج داخلی ۵*۱۰*۱۰۰ | ۸ | ۹.۵ |
| کنج داخلی ۱۰*۱۰*۱۰۰ | ۹.۵ | ۱۱ |
| کنج داخلی ۵*۱۰*۱۵۰ | ۱۲.۵ | ۱۵ |
| کنج داخلی ۱۰*۱۰*۱۵۰ | ۱۳.۵ | ۱۶ |
وزن قالب بتن فلزی لبه خم
در تولید قالب لبه خم فقط از ورق ۳ میل استفاده می شود به همین دلیل وزن کمتری نسبت به قالب های تسمه ای دارد. وزن قالب بتن فلزی لبه خم به شرح زیر می باشد.
جدول وزن قالب بتن لبه خم
| ابعاد قالب | وزن لبه خم |
| ۱۰۰*۱۰ | ۵.۶ |
| ۱۰۰*۱۵ | ۷ |
| ۱۰۰*۲۰ | ۸.۵ |
| ۱۰۰*۲۵ | ۱۰ |
| ۱۰۰*۳۰ | ۱۱.۸ |
| ۱۰۰*۳۵ | ۱۳.۵ |
| ۱۰۰*۴۰ | ۱۵.۵ |
| ۱۰۰*۴۵ | ۱۸ |
| ۱۰۰*۵۰ | ۱۸.۶ |
| ۱۵۰*۱۰ | ۹ |
| ۱۵۰*۱۵ | ۱۱ |
| ۱۵۰*۲۰ | ۱۲.۵ |
| ۱۵۰*۲۵ | ۱۴.۵ |
| ۱۵۰*۳۰ | ۱۷.۳ |
| ۱۵۰*۳۵ | ۱۹ |
| ۱۵۰*۴۰ | ۲۲.۶ |
| ۱۵۰*۴۵ | ۲۴.۲ |
| ۱۵۰*۵۰ | ۲۷ |
| ۲۰۰*۱۰ | ۱۰.۲ |
| ۲۰۰*۱۵ | ۱۳.۵ |
| ۲۰۰*۲۰ | ۱۶ |
| ۲۰۰*۲۵ | ۱۹.۸ |
| ۲۰۰*۳۰ | ۲۲.۸ |
| ۲۰۰*۳۵ | ۲۶ |
| ۲۰۰*۴۰ | ۳۰.۸ |
| ۲۰۰*۴۵ | ۳۴ |
| ۲۰۰*۵۰ | ۳۵.۲ |
| کنج بیرونی ۵*۵*۱۰۰ | ۵.۳ |
| کنج بیرونی ۵*۱۰*۱۰۰ | ۶.۶ |
| کنج بیرونی ۱۰*۱۰*۱۰۰ | ۹.۲ |
| کنج بیرونی ۵*۵*۱۵۰ | ۷.۳ |
| کنج بیرونی ۵*۱۰*۱۵۰ | ۹.۷ |
| کنج بیرونی ۱۰*۱۰*۱۵۰ | ۱۳.۹ |
| کنج بیرونی ۵*۱۰*۱۰۰ | ۶.۶ |
| کنج بیرونی ۱۰*۱۰*۱۰۰ | ۹.۲ |
| کنج بیرونی ۵*۱۰*۱۵۰ | ۹.۷ |
| کنج بیرونی ۱۰*۱۰*۱۵۰ | ۱۲.۷ |
جمع بندی مقاله وزن قالب بتن فلزی
وزن انواع قالب فلزی با توجه به نوع متریال مورد استفاده متغیر است. تمامی وزن ها برحسب کیلوگرم و تقریبی هستند. وزن قالب های مدولار تولیدی با ورق فولاد گیلان و اهواز نسبت به فولاد مبارکه اختلاف بیشتری دارند. ضخامت ورق فولاد اهواز و گیلان متغیر هست به همین دلیل وزن محصولات تولیدی نیز یکسان نیستند. این اختلاف وزن زیاد نیست و قابل چشم پوشی است.
